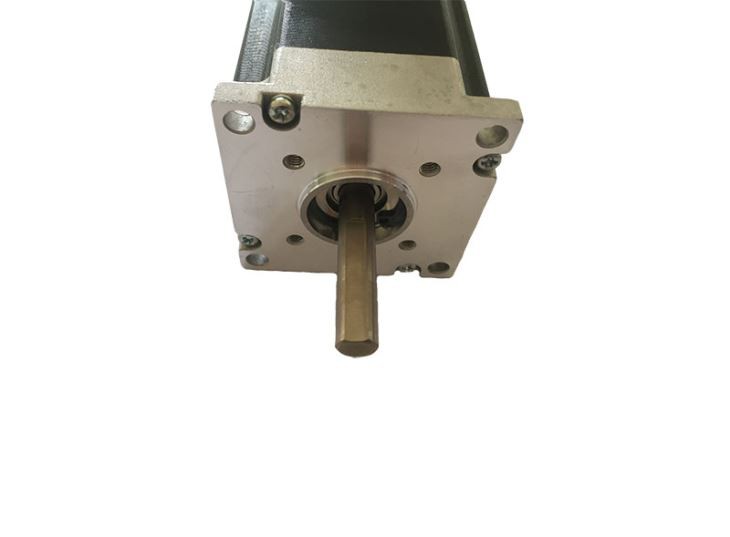

Teljes termék: ModBus RS485 integrált 200W BLDC szervo motor meghajtó
Az IV57-485-XX sorozatú integrált kefe nélküli szervomotor az ECON technológia legújabb kefe nélküli szervomotorja, amely RS485 modbus kommunikációt támogat. A legújabb 32 bites DSP digitális feldolgozási technológiát alkalmazza, a fejlett vektorvezérlés technológia alacsony fűtést, alacsony zajszintet és extra simán. Ez rendkívül jó teljesítményt nyújt a különböző alkalmazásokhoz. A kompakt méret sok helyet takaríthat meg a telepítéshez és fokozhatja az interferencia-képességet. A szabványos RS485 Modbus kommunikáció egyidejűleg több száz motorral működik, ami nagyon versenyképes megoldás sokféle alkalmazáshoz
Jellemzői : ModBus RS485 integrált 200W BLDC szervo motor meghajtó
² Legutóbbi 32 bites DSP technológia
² A tápellátás 15VDC-50VDC, az ajánlott bemenet 36VDC
² A folyamatos áram kimenet 8A, a csúcsáram 24A (fejlett túlterhelés tolerancia)
² Támogatja az impulzus / sebesség / nyomatékszabályozási módot
² Fejlett vektorvezérlő technológia elfogadása
² Standard RS485 Modbus kommunikáció
² A támogatott maximális átviteli sebesség 100KHz.
² Sima mozgás és rendkívül alacsony zajszint, gyors reagálás, késleltetés és nullázódási idő
² Nincs lépésvesztés; tilos vadászni; nincs túllépés
Termék Alkalmazások: ModBus RS485 integrált 200W BLDC szervo motor meghajtó
Számos apró és közepes méretű automatizálási berendezés és eszköz, mint például: AGV, gyorsjárati ajtó, gravírozó gép, jelölőgép, vágógép, lézer Fotózás, router gép, plotter, CNC szerszámgép, automatikus összeszerelő berendezés, automata . A felhasználók különleges hatást kaphatnak a kis zajú, nagysebességű berendezések alkalmazásától.
Termékparaméterek : ModBus RS485 integrált 200W BLDC szervo motor meghajtó
Motor specifikáció
Meghatározás | Modell |
lengyelek |
Nyomaték (Nm) |
Teljesítmény (W) |
Integrált kefe nélküli szervomotor | IV57-485-10 | 6 | 0.31NM | 100W |
IV57-485-14 | 6 | 0,44 | 140W | |
IV57-485-18 | 6 | 0.63 | 200W |
Elektromos jellemzők
Leírás | IV57-485-XX | |||
min | Tipikus | Max | Egység | |
Kimeneti áram (csúcs) | 0.1 | - | 8.0 | A |
Bemeneti feszültség ( DC ) | 15 | 36 | 50 | VDC |
Vezérlőjel bemeneti áram | 6 | 10 | 16 | mA |
Vezérlőjelfeszültség | 4.5 | 5 | 28 | Vdc |
Kommunikációs átviteli sebesség | 10 | 38.4- | 100 | KHZ |
A magas szintű impulzus szélessége | 1.5 | - | - | minket |
Pozíció pontossága | - | ± 1 | - | impulzus |
Sebesség pontossága | ± 2 | fordulat | ||
A max ACC (terhelés nélkül) | - | 100 | - | rpm / ms |
Szigetelési ellenállás | 100 | MQ | ||
Termékcsatlakozás : ModBus RS485 integrált 200W BLDC szervo motor meghajtó
Az IV57-485-18 két csatlakozóval rendelkezik: csatlakozó a vezérlő jelcsatlakozásokhoz, csatlakozó a tápellátáshoz és a motor csatlakoztatásához.
Pin funkció | Részletek |
PUL + | A RS485 Modbus kommunikációjának hatástalanítása |
Pul- | |
DIR + | |
DIR- | |
ENA + | Jelzés engedélyezése: Ez a jel a Drive engedélyezéséhez / letiltásához használható. A magas szintű (NPN vezérlőjel, a PNP és a differenciál vezérlő jelek éppen ellenkezőleg, nevezetesen az Alacsony szint engedélyezéséhez.) A meghajtó engedélyezéséhez és az alacsony szintű letiltásához. Általában az UNCONNECTED (ENABLED) |
ENA- | |
ALM + | OC single -end kimenet, a húzófeszültség 5-24vdc, és a maximális kimeneti áram 100 mA |
Alm- | |
T + | RS485 kommunikációs port |
T- |
Vezérlőjel időzítési diagramja.
tű | Meghatározás | Leírás |
1 | + VDC | 15-50VDC, 36VDC ajánlott, így helyet ad a feszültség ingadozására és a hátsó EMF-re. |
2 | GND |
A normál munka, a nem szabályozott egyenáramú tápegységet legjobban használó IV57-485-XX motorok közötti tápfeszültség a transzformátor lépcsőzetes + híd egyenirányító + kondenzátor szűrő használatával is használható. Vigyázzon azonban arra, hogy a korrigált feszültségfrekvencia csúcsértéke ne haladja meg a maximális feszültségét. Javasoljuk, hogy a felhasználók a tápfeszültségnél alacsonyabb DC feszültséget használjanak, mint a maximális feszültség, és elkerüljék az áramhálózat ingadozását a vezetőfeszültség hatósugarán túl.
Ha szabályozott kapcsoló tápegységet használ, ügyeljen arra, hogy a kapcsoló tápegység kimeneti áramtartományát maximalizálni kell.
Termékméret: ModBus RS485 integrált 200W BLDC szervo motor meghajtó
Modell | A motor hossza ( Egység : mm ) | Hajtás hossza ( Egység : mm ) | A teljes hossza ( Egység : mm ) |
IV57-485-09 | 76 | 30.2 | 106,2 |
IV57-485-13 | 96 | 30.2 | 126,2 |
IV57-485-18 | 116 | 30.2 | 146,2 |
※ ajánljuk az oldalsó telepítést, jobb hűtési hatást, ha a tervezési telepítési méreteknél figyelembe vesszük a kapocs méretét és kábelezését!
